| 圖片 | P/N | Size | X(μm) | Y(μm) | Rds(on) Typ. (mΩ) | Ids(max.) (A) | |
|---|---|---|---|---|---|---|---|

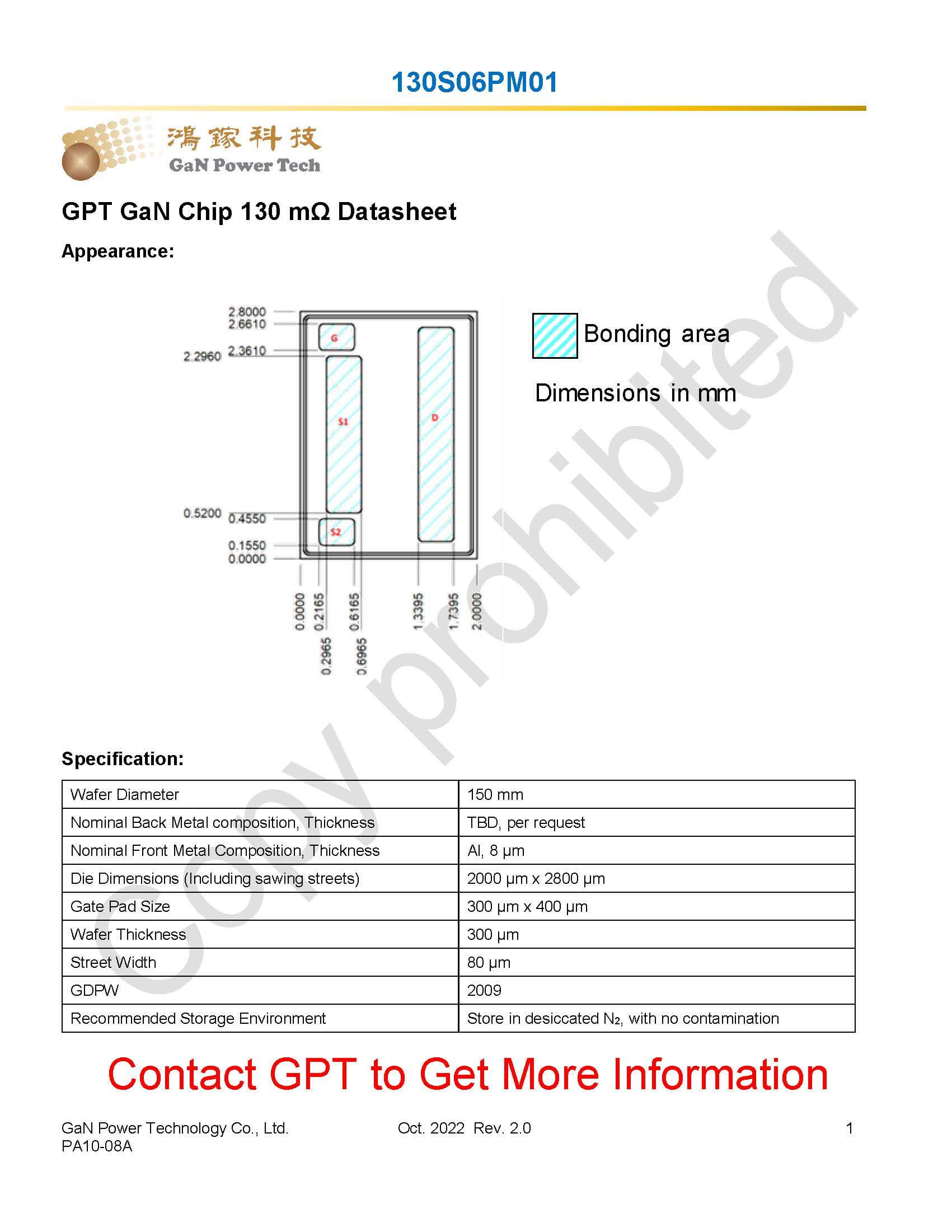

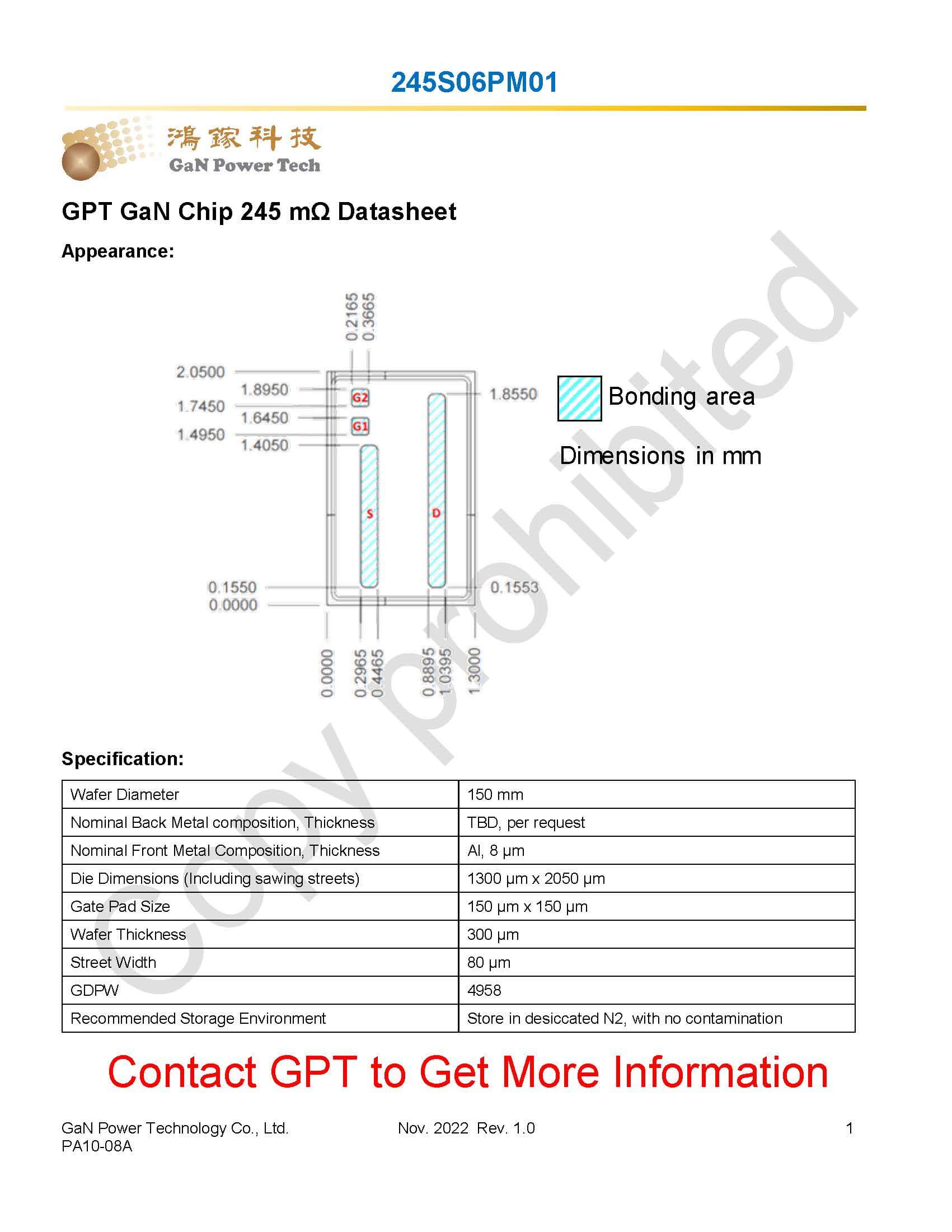

 | 245S06PM01 | 6" Wafer | 1300 | 2050 | 220mΩ | 9A |  |
| 130S06PM01 | 6" Wafer | 2000 | 2800 | 120mΩ | 18A |  |
| 圖片 | P/N | Size | X(μm) | Y(μm) | Rds(on) Typ. (mΩ) | Ids(max.) (A) | |
|---|---|---|---|---|---|---|---|
| 245S06PM01 | 6" Wafer | 1300 | 2050 | 220mΩ | 9A | |
| 130S06PM01 | 6" Wafer | 2000 | 2800 | 120mΩ | 18A | |
